Óviðeigandi val á efni í strokka við þenslusamskeyti afturfótar CFB ketils, ófullnægjandi frátekið þenslubil, óeðlilegt burðarform, form eins akkeris o.s.frv., leiða til mikillar galla áeldföst steypanlegtefni, tíðar skemmdir og jafnvel skil á efni. Fyrirbæri rauðs brunans á fóthylkinu og kolefnisbilun efnisins hefur alvarleg áhrif á rekstur einingarinnar, dregur úr rekstraráreiðanleika einingarinnar og hefur bein áhrif á hagkvæman rekstur ketilsins. .
(1) Innri strokka upprunalegu þenslumótsins er úr 16Mn stáli og vinnuhitastigið er -20 til 475 gráður. Rekstrarhitastig afturfótsins er 800 til 900 gráður, sem er hærra en vinnsluhitastig 16Mn stáls. Það getur ekki lagað sig að vinnuskilyrðum og efnið er ofhitavirkt í langan tíma. Það mun að lokum verða kolsýrt og mistakast.
(2) Frátekið þenslubil á milli innri strokka og ytra strokka er ófullnægjandi og takmörkuð stækkun veldur staðbundinni aflögun þenslusamskeytisins, sem veldur því að eldföst steypuefni fellur af.
(3) Upprunalega eldföst efni er studd af hringlaga krappi. Þegar hringlaga festingin stækkar varmalega, er hann festur af innri strokknum og afmyndast niður. Ekki er hægt að styðja við eldföst efni á áhrifaríkan hátt og dettur að lokum af.
(4) Upprunalegu akkerin eru Y pinnar, sem er raðað á 150 mm fresti. Það er ekkert stálnet í enda pinnanna þannig að eldföstu efnin geta ekki myndað eina heild. Bilun einstakra pinna mun valda því að staðbundin eldföst efni losna og engin áreiðanleg tenging er á milli aðliggjandi eldföst efni. Snerting, datt að lokum af.

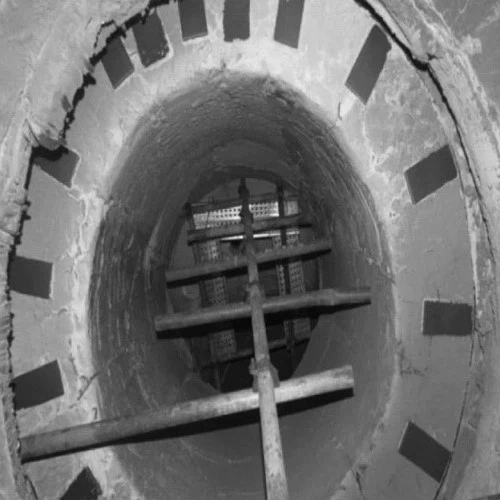

2. Lausn á að falla af eldföstum steypum og slitþolnu efni á þenslumóti afturfótar ketilsins
1. Skiptu um innra strokka efni þenslumótsins fyrir 1Cr18Ni9Ti, skildu eftir 50 mm þensluheimild og soðið eldföstu festinguna. Stálplötustossuðurnar eiga að vera með rauf í 30 gráður og suðustöngin af gerðinni A302 með 3,2 mm þvermál er notuð. Suðustraumurinn er 90 ~ 110A til að tryggja fulla skarpskyggni í þykktarstefnu efnisins. Eldföstu efnisfestingunni er breytt úr hringlaga lögun í dreifða stuðningsfyrirkomulag 150mm×200mm×12mm stálplötur. Stálplötuefnið er 1Cr18Ni9Ti og styrkt með þríhyrningslaga plötum úr sama efni. Þetta kemur ekki aðeins í veg fyrir mikla streituaflögun af völdum hitauppstreymis hringlaga plötunnar, heldur styður það einnig í raun eldföst efni; Flakasuðurnar eru allar fullsoðnar og hæð suðufóta er 10 mm.
2. Akkerisefnið er 310S. Búðu til nákvæma 10mm×300mm pinna, raðaðu þeim á 100mm fresti, fullsuðu ræturnar og soðið 100mm×100mm stálgrindina á endana. Geymdu 3 mm völundarhús þenslusamskeyti á 500 mm fresti til að mæta þörfum eldfösts efnis. Vaxandi eftirspurn. Suðustöngin er af gerðinni A402, suðustraumurinn er 90 ~ 110A, suðusaumsstefnan er full, akkerissuðan verður að vera stíf, það ætti ekki að vera sprungur og gjallinnihald og hún ætti að vera hornrétt á hlífðarplötuna. Yfirborðið á að mála með 1~2mm þykkri malbiksmálningu og steypa með hitaeinangrun. Fyrir smíði efnis eru tvö lög af 20 mm ál-silíkat trefjaplötum límd á bakplötuna, með skökkum saumum á milli laganna. Við smíði einangrunarsteypunnar eru handvirkar lagningaraðferðir notaðar. Á meðan á byggingu stendur verður þykktin að vera 148 mm í einu. Ekki smíða í lögum. Notaðu sérstök verkfæri til að þjappa saman og síðan dagatal, og bankaðu og þjappaðu nærliggjandi byggingarsamskeyti. Soðið 100 mm × 100 mm stálnet úr nákvæmu 6 mm og 310S efni til að auka festingu slitþolinna steypa. Allar gripnöglur ættu að vera málaðar með malbiksmálningu fyrir plastframkvæmdir.
3. Smíði með slitþolnum eldföstum steypum úr plasti. Eftir að plastið hefur verið lagt á byggingarhlutana skaltu nota tréhamar eða gúmmíhamar til að slá það þétt. Samskeyti á milli blokka ættu einnig að vera þjappað og þjappað saman til að gera samskeytin þétt, og yfirborðið ætti að vera kalanderað og flatt. Samskeytin milli byggingarsvæðis og upprunalegs veggs ættu að tryggja slétt umskipti og mega ekki vera íhvolfur eða útstæð. Notaðu álsílíkat trefjaplötur sem liggja í bleyti í álfosfatlausn til að þétta þenslusamskeytin til að forðast loftrás meðan á ketil stendur, sem getur valdið brunaskemmdum á málmlausum uppbótarbúnaðinum.
